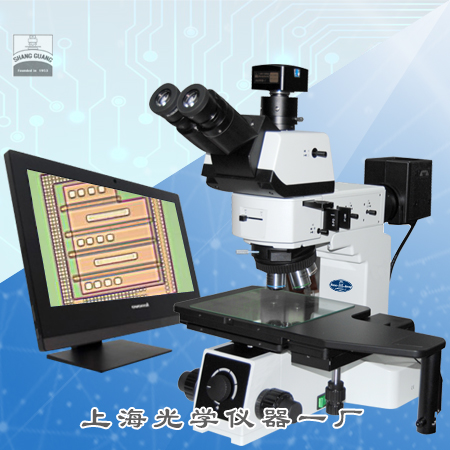

SG-763NL檢測顯微鏡

一．產品用途

    SG-763NL明暗場檢測顯微鏡廣泛的應用于透明，半透明或不透明物質，比如金屬陶瓷、電子半導體芯片、印刷電路、LCD基板、薄膜、纖維、顆粒狀物體、鍍層等材料表面的結構、痕跡，都能有很好的成像效果。

二．產品特點

1. 6″大行程移動工作臺，面積445mm×240mm，行程158×158mm,可適用于相應尺寸的晶圓或FPD檢測,也可用于小尺寸樣品的陣列檢測;

2. 高性能物鏡轉換器，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也較好控制。

3. 觀察方式：明場/暗場/偏振光/透射光/微分干涉（選購）

三．技術規格

1. 光學系統：無限遠光學系統

2. 觀察頭：45°鉸鏈?zhǔn)饺空裼^察筒，瞳距52mm-75mm

3. 高眼點目鏡：PL10X/22mm，視度可調

4. 無限遠長工作距離明暗場金相物鏡

5. 光學總放大倍率:50×-1000×

6. 物鏡轉換器：明暗場五孔內傾式轉換器，帶DIC插槽

7. 6″雙層機械移動平臺，面積445mm×240mm，行程158x 158mm，帶金屬平板平臺，右手位X、Y軸移動手輪，可同時快速移動

8. 調焦機構：粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。

9. 照明器系統：反射照明器系統： 12V100W鹵素?zé)?，光?qiáng)連續可調

透射照明系統：單顆大功率5W LED

10. 簡易偏光裝置：起偏鏡插板，360°旋轉式檢偏鏡插板

11. 適配鏡：直徑59mm,放大倍率0.5倍 ，內調焦距：0～3mm調焦后可鎖緊

12. 顯微鏡工業相機：圖像傳感器: 采用Sony CMOS傳感器，像素630萬；芯片靶面：1/1.8"；像素點尺寸：2.4μmx2.4m；分辨率：3072 x 2048；幀率：30fps全分辨率；G光靈敏度：0.15mv-425mv;曝光時間: 0.1ms-15ms；光譜響應范圍：380-650nm(有紅外截止濾光片情況下)；掃描方式:逐行掃描；快門:電子快門；數據接口:USB3.0；白平衡:ROI 白平衡/手動調整。

13. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四．配置清單

1. 顯微鏡/1臺

2. 大視野目鏡10×/1對

3. 無限遠長工作距離金相物鏡5×、10×、20×、50×、100×/各1只

4. 0.5倍適配鏡/1只

5. YH-630顯微鏡工業相機/1套

6. 0.01mm校準尺/1片

7. 簡易偏光裝置/1套

8. 鹵素?zé)?/span>12V100W/2只

9. 產品合格證、保修卡及說明書/1份
