產品用途

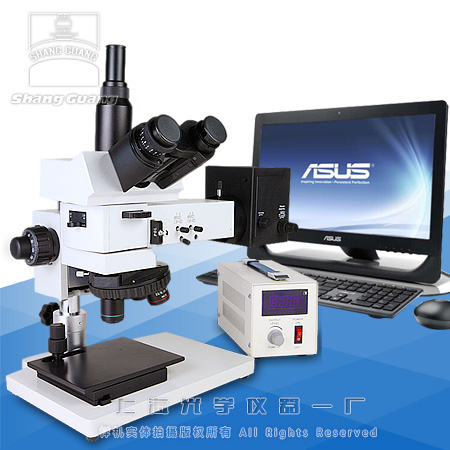

102XB-PC工業金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、
FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標
本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在
工作中感到舒適和放松。
v 產品特點
Ø UIS無限遠光學系統。
Ø WF10×（Φ23）超大視野目鏡、長工作距離明場金相物鏡。
Ø 采用長壽命鹵素?zé)艄庠吹?，光效率更高?br /> Ø 明場、偏光、微分干涉功能。（選購）
Ø 采用非球面Kohler照明，增加觀察亮度。
v 技術規格
1. 光學系統：無限遠校正光學系統
2. 觀察頭：30°鉸鏈?zhǔn)饺?瞳距50mm-75mm
3. 平場目鏡：WF10×/23mm
4. 光學系統：無限遠校正光學系統
5. 觀察頭：30°鉸鏈?zhǔn)饺?瞳距50mm-75mm
6. 平場目鏡：WF10×/23mm
7. 無限遠長工作距離明暗場金相物鏡

放大倍數	數值孔徑	工作距離	備注
PL L5×	0.10	29.40	標配
PL L10×	0.25	16.00
PL L20×	0.40	10.60
PL L50×	0.75	5.40
PL L100X（干）	0.80	3.00	選購

8. 轉換器:帶DIC插孔五孔轉換器
9. 雙層移動平臺 尺寸: 182mm×151mm ；  移動范圍：75mm×50mm
10. 濾色片:插板式濾色片（綠、藍、中性）
11. 調焦機構:粗、微動同軸調焦，采用齒輪齒條傳動機構 微動格值0.002mm
12. 光源:帶孔徑光欄和視場光欄，鹵素?zé)?2V/50W, AC85V-230V，亮度可調節
13. 偏光裝置:檢偏鏡可360度轉動，起偏鏡、 檢偏鏡均可移出光路
14. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm  調焦后可鎖緊
15. 顯微鏡工業相機：圖像傳感器:  1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
16. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

v 儀器成套性
1. 正置金相顯微鏡 一臺
2. 觀察目鏡筒  一只
3. 平場目鏡WF10X  一對
4. 長工作距離平場物鏡5X、10X、20X、50X  各一只
5. 濾色片(藍、綠、黃和磨砂) 一套
6. 12V50W鹵素?zé)襞?一只
7. 專用適配鏡0.5倍一只
8. YH-3001顯微鏡工業相機 一套
9. 0.01mm校準尺  一片
10. 產品合格證、保修卡及說明書  一份
